Desenho Técnico: Projeções e Vistas Ortogonais

O desenho técnico constitui uma linguagem gráfica universal, sendo o pilar da comunicação precisa em campos como a engenharia, a arquitetura e o design de produto. Assim como a linguagem verbal exige alfabetização, a execução e interpretação desta linguagem visual demandam um treinamento específico. Seu desafio fundamental é resolver um problema inerente à representação: como traduzir objetos tridimensionais (3D) complexos para um meio bidimensional (2D), como uma folha de papel ou uma tela de computador, sem ambiguidade, de modo que a peça possa ser analisada, medida e fabricada com precisão absoluta por qualquer pessoa, em qualquer lugar do mundo. Foi o matemático e militar francês Gaspard Monge quem, em 1795, revolucionou o estudo da geometria com seu método gráfico, dando origem ao desenho técnico moderno. Este artigo tem como objetivo desmistificar os princípios fundamentais das projeções e vistas ortogonais, capacitando o leitor a criar e interpretar desenhos técnicos com clareza e precisão.

Os Fundamentos: Da Geometria Descritiva à Projeção Ortogonal

Para representar formas espaciais de maneira fiel, é crucial compreender os princípios teóricos que sustentam o desenho técnico. A ciência por trás desse processo é a Geometria Descritiva, que utiliza o método da dupla projeção de Monge para representar objetos tridimensionais em planos bidimensionais. Este sistema garante que a geometria e as dimensões do objeto sejam comunicadas de forma inequívoca.

Tipos de Projeção

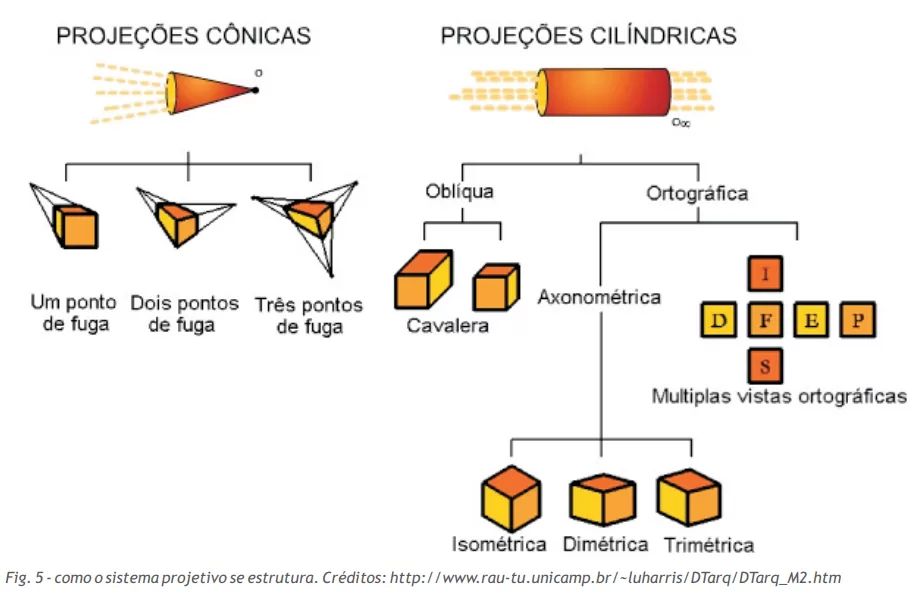

A representação de um objeto sobre um plano é chamada de projeção. A metodologia dessa projeção define a clareza e a precisão do desenho. A distinção primária se dá entre a projeção cônica e a cilíndrica, sendo que a última se subdivide para atender às necessidades do desenho técnico.

• Projeção Cônica (ou Central): Neste método, o observador está posicionado a uma distância finita do objeto. Consequentemente, os raios projetantes que partem do objeto e atingem o plano de projeção formam uma superfície cônica. Uma característica fundamental deste tipo de projeção é que ela nunca representa a “Verdadeira Grandeza” (V.G.) do objeto, resultando em uma imagem com perspectiva, similar à fotografia.
• Projeção Cilíndrica (ou Paralela): Neste método, assume-se que o observador está a uma distância infinita do objeto. Essa premissa teórica é fundamental, pois garante que todos os raios projetantes sejam paralelos entre si, formando uma superfície cilíndrica. Este método se divide em duas subcategorias cruciais:
  • Oblíqua: Os raios projetantes incidem sobre o plano de projeção de forma não perpendicular.
  • Ortogonal: Os raios projetantes são rigorosamente perpendiculares ao plano de projeção. O termo “Ortogonal” deriva do grego ortho (reto) e gonia (ângulo).

A Projeção Cilíndrica Ortogonal é a forma de projeção universalmente adotada pelo desenho técnico. Sua grande vantagem é que, quando uma face do objeto está paralela ao plano de projeção, sua projeção resultante representa tanto a forma quanto a “Verdadeira Grandeza” daquela face, eliminando distorções. Essa fidelidade dimensional é o que a torna a base para a comunicação técnica precisa.

A escolha da projeção ortogonal como padrão leva à necessidade de um sistema estruturado para organizar as múltiplas projeções necessárias para descrever um objeto por completo.

O Sistema de Projeção: Diedros e Planos

Uma única projeção ortogonal, ao representar apenas duas dimensões, é insuficiente para descrever completamente um objeto tridimensional. Para resolver essa limitação, o desenho técnico utiliza um sistema de múltiplos planos de projeção que se interceptam, definindo o espaço tridimensional e permitindo a representação de todas as faces de um objeto.

Os elementos-chave deste sistema são:

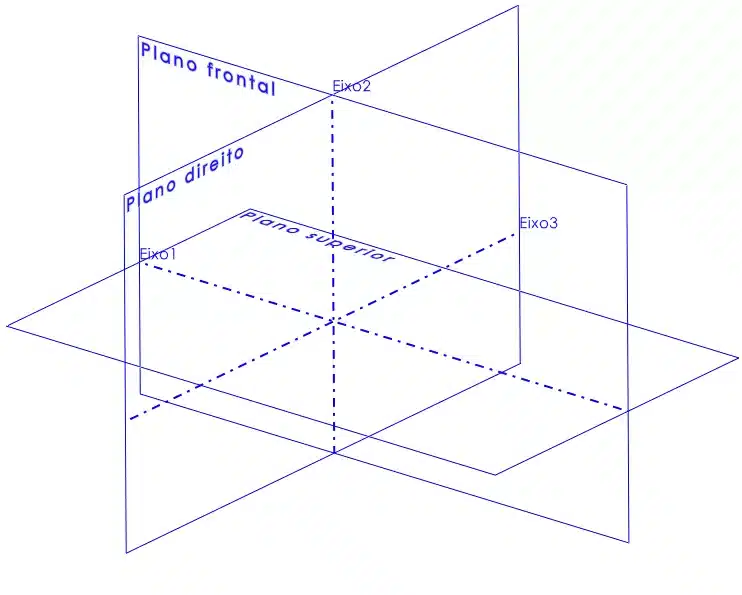

• Planos de Projeção: São três planos principais, mutuamente perpendiculares: o Plano Vertical, o Plano Horizontal e o Plano de Perfil.

• Diedros: A interseção entre o Plano Vertical e o Plano Horizontal divide o espaço em quatro regiões angulares, numeradas no sentido anti-horário, que são chamadas de diedros.

• Projeção no 1º Diedro: Embora as projeções no 1º e no 3º diedros sejam normalizadas internacionalmente, o uso do 1º diedro é o mais difundido e o padrão adotado no Brasil. Para indicar que um desenho foi feito neste sistema, utiliza-se um símbolo padronizado que deve constar na legenda da folha. O símbolo consiste em um círculo (representando a vista de frente de um cone truncado) adjacente a uma forma trapezoidal (a vista lateral do mesmo cone), ilustrando a disposição das vistas.

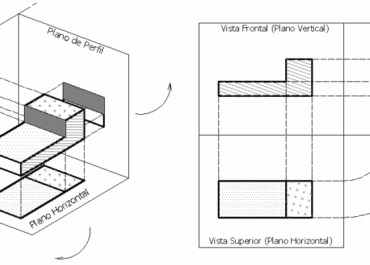

Após a projeção do objeto nos planos, realiza-se um “rebatimento” ou planificação desses planos para que possam ser representados em uma única superfície 2D. Essa representação planificada da figura espacial é chamada de Épura. A Épura é, portanto, o resultado final do método de Monge: a transformação do arranjo espacial dos diedros em uma única folha de desenho bidimensional, onde as vistas se relacionam de forma padronizada.

Este sistema de diedros e épuras fornece a estrutura gramatical. O próximo passo é usar essa gramática para construir as palavras e sentenças da nossa linguagem: as próprias vistas.

Construindo as Vistas Ortogonais Essenciais

O objetivo do sistema de projeção ortogonal é representar um objeto com o número de vistas suficiente para garantir sua perfeita compreensão. Na maioria dos casos, um conjunto de três vistas é o bastante para descrever a forma de uma peça com total clareza.

As Três Vistas Principais

No sistema do 1º diedro, o conjunto preferencial de vistas é composto por:

1. Vista de Frente (ou Elevação): Considerada a vista principal do objeto, é a projeção realizada no plano vertical. A escolha desta vista é estratégica: ela deve ser a que melhor representa a peça, mostrando o maior número de detalhes ou sua maior dimensão no sentido horizontal. Qualquer face do objeto paralela a este plano será representada em sua Verdadeira Grandeza.
2. Vista Superior (ou Planta): É a projeção do objeto no plano horizontal, como se o observador estivesse posicionado acima dele, olhando de cima para baixo. No padrão do 1º diedro, sua posição é fixa: sempre abaixo da vista de frente. As faces paralelas ao plano horizontal são mostradas em Verdadeira Grandeza nesta vista.
3. Vista Lateral Esquerda (ou Perfil): Corresponde à projeção no plano de perfil. Para obtê-la, o observador se posiciona à esquerda do objeto e olha para a direita. No rebatimento dos planos, esta vista se localiza sempre à direita da vista de frente. As faces paralelas ao plano de perfil são projetadas em Verdadeira Grandeza aqui.

é desenvolver a habilidade de interpretá-las corretamente para reconstruir o objeto mentalmente.

Como Ler Vistas Ortogonais

A leitura de vistas ortogonais é análoga à alfabetização em uma nova linguagem. A interpretação correta não acontece ao analisar cada vista de forma isolada, mas sim ao coordená-las para reconstruir mentalmente a forma tridimensional do objeto. Essa capacidade, conhecida como visão espacial, é a chave para compreender um desenho técnico. A interpretação é guiada por três regras fundamentais que relacionam as informações entre as vistas.

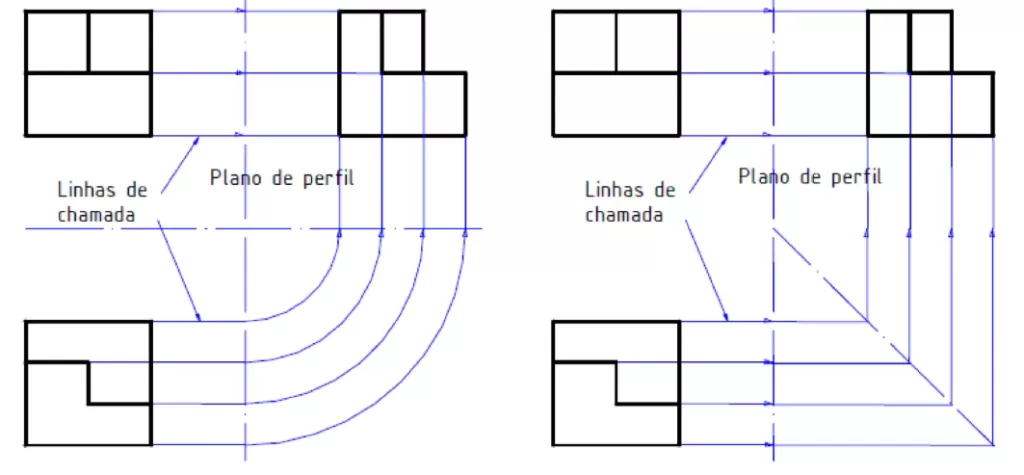

1. Regra do Alinhamento As projeções de um mesmo elemento do objeto (como um vértice ou uma aresta) em vistas adjacentes sempre se encontram sobre a mesma linha de chamada (alinhamento). Isso significa que a medida da largura é compartilhada entre as vistas de Frente e Superior, enquanto a medida da altura é compartilhada entre as vistas de Frente e Lateral Esquerda. Essa correspondência é inegociável e é a principal ferramenta para relacionar características entre as vistas.

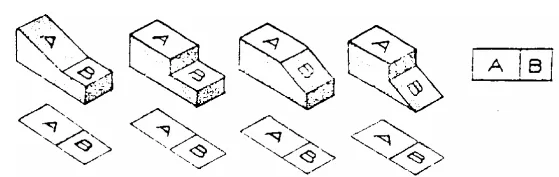

1. Regra das Figuras Contíguas Uma linha que separa duas áreas adjacentes em uma mesma vista indica que essas duas superfícies não pertencem ao mesmo plano no espaço. Por exemplo, se a vista de frente de um objeto mostra um quadrado ao lado de um retângulo, a linha que os separa significa uma mudança de profundidade ou de ângulo. Uma superfície pode estar mais próxima do observador que a outra, ou podem encontrar-se numa aresta.

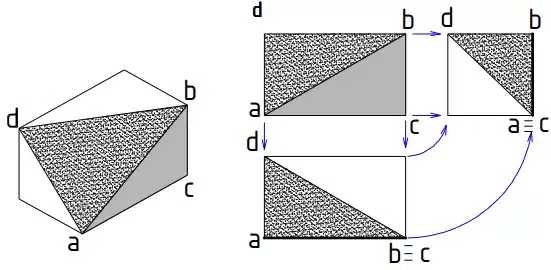

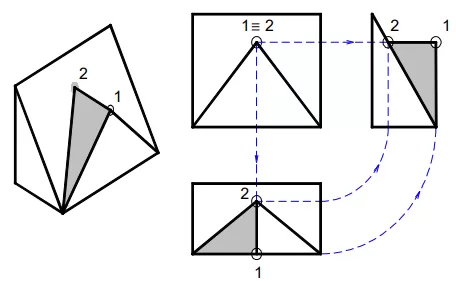

1. Regra da Configuração Este princípio dita como formas geométricas se projetam. Uma face plana projeta-se em sua forma e tamanho real (Verdadeira Grandeza) apenas quando é paralela ao plano de projeção. Se estiver inclinada, projeta-se como uma forma com dimensões reduzidas (encurtada); se estiver perpendicular, projeta-se como um segmento de reta. Da mesma forma, uma aresta pode se projetar como: 1) uma linha de comprimento real, 2) uma linha encurtada ou 3) um único ponto.

A aplicação consciente dessas três regras transforma um conjunto de desenhos 2D aparentemente abstratos em uma compreensão clara e inequívoca de um objeto 3D complexo.

Dominando a Clareza e a Precisão

A representação de objetos tridimensionais através da projeção ortogonal no 1º diedro é mais do que uma técnica; é o padrão da indústria para a comunicação inequívoca de projetos. Ao decompor formas complexas em um conjunto padronizado de vistas e ao utilizar convenções claras, o desenho técnico elimina a ambiguidade e garante que uma peça possa ser fabricada exatamente como foi concebida, em grande parte por representar as faces principais em Verdadeira Grandeza, permitindo uma medição direta e precisa.

A fluência nesta linguagem não é inata; ela é forjada através do desenvolvimento deliberado da visão espacial — a habilidade de visualizar um objeto 3D a partir de suas projeções 2D. Esta competência é aprimorada com a prática contínua de desenhar e, principalmente, interpretar vistas ortogonais. Dominar esses conceitos é um passo fundamental para qualquer profissional ou estudante que deseje se comunicar com autoridade e precisão na linguagem universal da engenharia e do design.
