Elementos de uma Rosca: Guia Completo

As roscas são componentes fundamentais em diversas aplicações mecânicas, industriais e até domésticas. Elas estão presentes em parafusos, porcas, tubos e muitos outros dispositivos, garantindo a fixação, a transmissão de força ou o ajuste preciso entre peças.

O que é uma Rosca?

Uma rosca é uma estrutura helicoidal, geralmente formada em superfícies cilíndricas ou cônicas, que permite a união de duas peças por meio de um movimento rotativo. As roscas podem ser externas (como em parafusos) ou internas (como em porcas). Elas são projetadas para atender a diferentes finalidades, como fixação, vedação ou transmissão de movimento.

Principais Elementos de uma Rosca

Para entender o funcionamento e a aplicação das roscas, é essencial conhecer a sua anatomia. Cada rosca é composta por elementos geométricos específicos que, juntos, definem seu tipo, função e compatibilidade. A seguir, vamos explorar os componentes fundamentais que constituem uma rosca, tanto interna quanto externa, e como eles determinam suas características de desempenho.

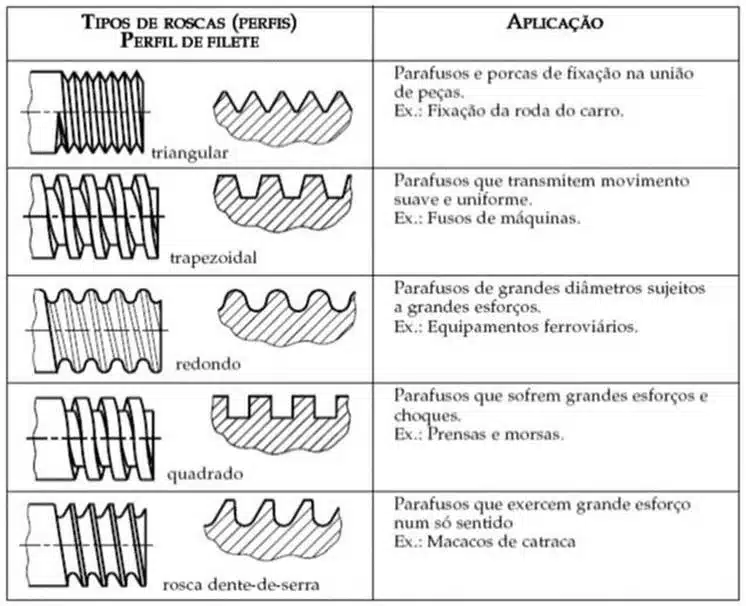

1. Perfil da Rosca

O perfil da rosca é a forma geométrica da seção transversal do filete (a parte elevada da rosca). Ele determina o tipo de rosca e sua aplicação. Os perfis mais comuns incluem:

Rosca triangular: Usada em parafusos e porcas para fixação (ex.: rosca métrica ISO, rosca UNC).
Rosca trapezoidal: Ideal para transmissão de movimento, como em fusos de máquinas.
Rosca quadrada: Com maior resistência, usada em aplicações de alta carga.
Rosca redonda: Comumente encontrada em tubos para vedação.

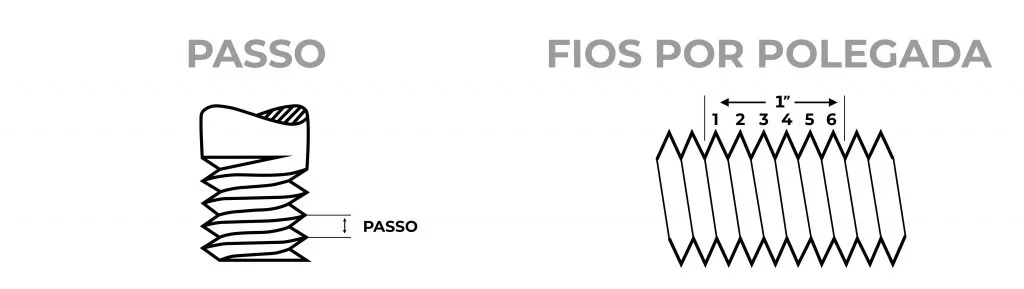

2. Passo da Rosca

O passo é a distância entre dois filetes consecutivos, medida ao longo do eixo da rosca. Ele pode ser:

Passo fino: Proporciona maior resistência à vibração e é usado em aplicações que exigem precisão.
Passo grosso: Mais fácil de montar, ideal para aplicações menos exigentes.

Por exemplo, uma rosca M10 com passo de 1,5 mm é considerada de passo fino, enquanto uma com passo de 2 mm é de passo grosso.

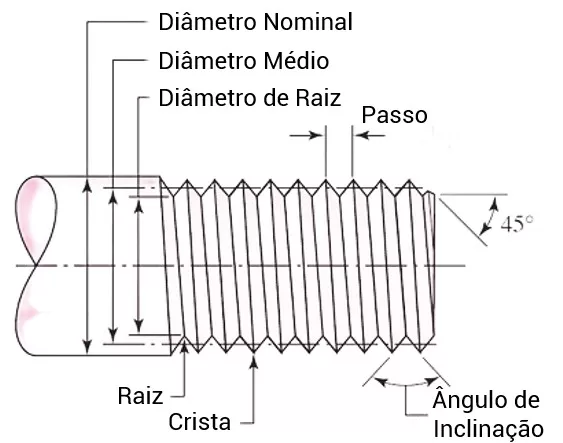

3. Diâmetro Maior, Menor e Médio

As roscas possuem três diâmetros principais:

Diâmetro maior: A maior dimensão da rosca, medida entre os topos dos filetes.
Diâmetro menor: A menor dimensão, medida na base dos filetes.
Diâmetro médio (ou efetivo): A média entre o diâmetro maior e o menor, usada para cálculos de resistência.

Esses diâmetros são cruciais para determinar a compatibilidade entre roscas internas e externas.

Palavra-chave: diâmetro de rosca, rosca métrica diâmetro.

4. Ângulo do Filete

O ângulo do filete é o ângulo formado entre os flancos da rosca. Por exemplo:

Nas roscas métricas ISO, o ângulo é de 60°.
Nas roscas Whitworth, o ângulo é de 55°.

O ângulo influencia a resistência e a facilidade de fabricação da rosca.

5. Flanco da Rosca

Os flancos são as superfícies laterais dos filetes que entram em contato com a rosca correspondente. Eles podem ser retos ou inclinados, dependendo do tipo de rosca.

6. Direção da Rosca

As roscas podem ser:

Dextrógiras: Giram no sentido horário para apertar (mais comuns).
Levógiras: Giram no sentido anti-horário para apertar (usadas em aplicações específicas, como pedais de bicicleta).

7. Fundo e Crista

Fundo: A parte mais baixa entre os filetes.
Crista: O topo do filete, que define o diâmetro maior.

Esses elementos são essenciais para a resistência mecânica e a precisão do encaixe.

Tipos de Roscas e Suas Aplicações

As roscas variam conforme o padrão e a função. Alguns exemplos incluem:

Rosca métrica ISO: Padrão internacional para fixação.
Rosca NPT: Usada em tubos para vedação em sistemas hidráulicos.
Rosca ACME: Com perfil trapezoidal, ideal para transmissão de força.

Como Escolher a Rosca Certa?

A escolha da rosca depende de fatores como:

Aplicação: Fixação, vedação ou transmissão de movimento.
Material: Aço, alumínio ou plástico influenciam a resistência.
Condições de uso: Ambientes corrosivos podem exigir roscas de materiais específicos, como aço inoxidável.

Cuidados com Roscas

Manutenção: Evite o desgaste dos filetes com lubrificação adequada.
Compatibilidade: Certifique-se de que as roscas interna e externa são compatíveis em diâmetro e passo.
Ferramentas certas: Use machos e cossinetes adequados para criar ou reparar roscas.

Conclusão

Os elementos de uma rosca, como perfil, passo, diâmetros, ângulo do filete, flancos, direção, fundo e crista, são fundamentais para seu desempenho em diferentes aplicações. Compreender esses componentes ajuda a escolher a rosca ideal para cada projeto, garantindo segurança e eficiência. Seja para fixação, vedação ou transmissão de movimento, as roscas são indispensáveis na engenharia e na indústria.

Perguntas Frequentes sobre Roscas

1. Qual rosca devo usar para tubos e conexões?

Resposta: Para tubulações, as roscas mais comuns são a NPT (National Pipe Taper), que é cônica e cria uma vedação por interferência, e a BSP (British Standard Pipe), que pode ser paralela (BSPP) ou cônica (BSPT). A escolha depende da norma de tubulação do seu projeto. A NPT é padrão nos EUA, enquanto a BSP é mais comum na Europa e em outras partes do mundo.

2. Como medir o passo de uma rosca?

Resposta: O passo da rosca é a distância entre dois filetes consecutivos. Para medi-lo, você pode usar um paquímetro ou, de forma mais precisa, um calibrador de roscas (pente de roscas). O calibrador tem lâminas com diferentes perfis que você encosta na rosca até encontrar a que se encaixa perfeitamente, revelando o passo ou o número de filetes por polegada (TPI).

3. Qual a diferença entre rosca UNC e UNF?

Resposta: Ambas são padrões de rosca unificada, mas a principal diferença está no passo.
- UNC (Unified Coarse): Tem um passo grosso, ou seja, menos filetes por polegada. É ideal para aplicações gerais, onde a montagem e desmontagem são frequentes e em materiais mais macios, pois é mais resistente a danos.
- UNF (Unified Fine): Tem um passo fino, com mais filetes por polegada. Oferece uma maior área de contato, sendo mais resistente a vibrações e vazamentos. É comum em componentes de precisão e parafusos de alta resistência.

4. O que significa rosca direita e rosca esquerda?

Resposta:
- Rosca direita: É a mais comum. Para apertar (fixar) um parafuso ou porca, você o gira no sentido horário.
- Rosca esquerda: É usada em aplicações especiais, onde o sentido de rotação normal poderia soltar o parafuso. Para apertar, você o gira no sentido anti-horário. É comum em pedais de bicicleta (pedal esquerdo) e fusos de esmerilhadeiras.

5. Como saber o tipo de rosca de um parafuso?

Resposta: Para identificar o tipo de rosca, você precisa de três informações principais:
1. Diâmetro: Use um paquímetro para medir o diâmetro externo da rosca.
2. Passo: Meça o passo com um paquímetro ou, idealmente, um calibrador de roscas.
3. Tipo de rosca: Observe o formato do filete (triangular, quadrado, trapezoidal, etc.) e a conicidade, se houver. Combinando o diâmetro e o passo com o perfil do filete, você pode determinar se a rosca é métrica, UNC, UNF, NPT, etc.
