Folha de Desenho Técnico: Normas, Dimensões e Aplicações

A folha de desenho técnico é um elemento fundamental na comunicação gráfica da engenharia. É nela que são apresentados projetos, detalhes, cortes, cotas e todas as informações necessárias para a fabricação de peças e montagem de conjuntos. Para garantir a padronização e a correta interpretação dos desenhos, existem normas e convenções que regem desde o tamanho da folha até os tipos de linhas utilizados.

Neste artigo, você vai entender as dimensões das folhas, como configurá-las corretamente, o uso de linhas técnicas, dobragem, sistema de referência por malhas, legendas, tabela de revisões, normas e muito mais.

Dimensões das Folhas

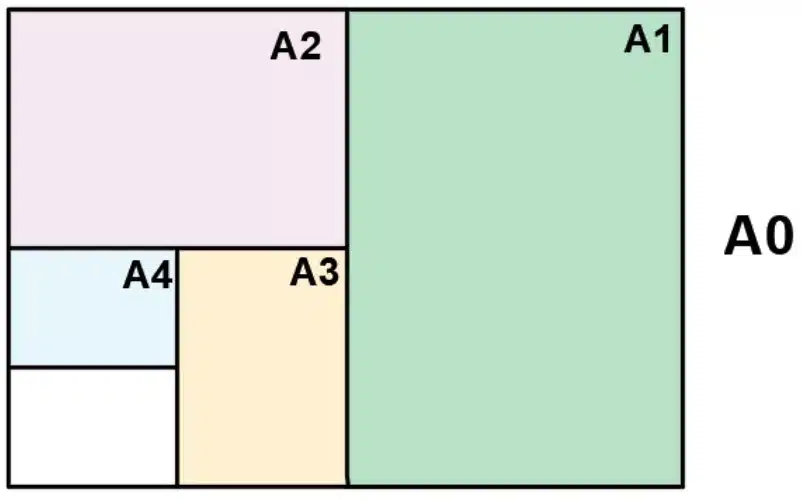

As dimensões das folhas de desenho técnico seguem o padrão ABNT NBR ISO 5457, baseado no sistema internacional série A. A folha mais comum é a A4 (210 × 297 mm), mas desenhos maiores usam A3, A2, A1 e A0.

Formato	Dimensões (mm)
A0	841 × 1189
A1	594 × 841
A2	420 × 594
A3	297 × 420
A4	210 × 297

Margens

As margens são espaços obrigatórios deixados ao redor da folha para garantir boa leitura, manuseio e arquivamento. Segundo a NBR 10068, as margens mínimas devem ser:

Formato	Margem Esquerda (mm)	Margem Direita (mm)	Largura da Linha de Margem (mm)
A0	20	10	1,0
A1	20	10	1,0
A2	20	10	0,7
A3	20	10	0,7
A4	20	10	0,7

Configuração das Folhas

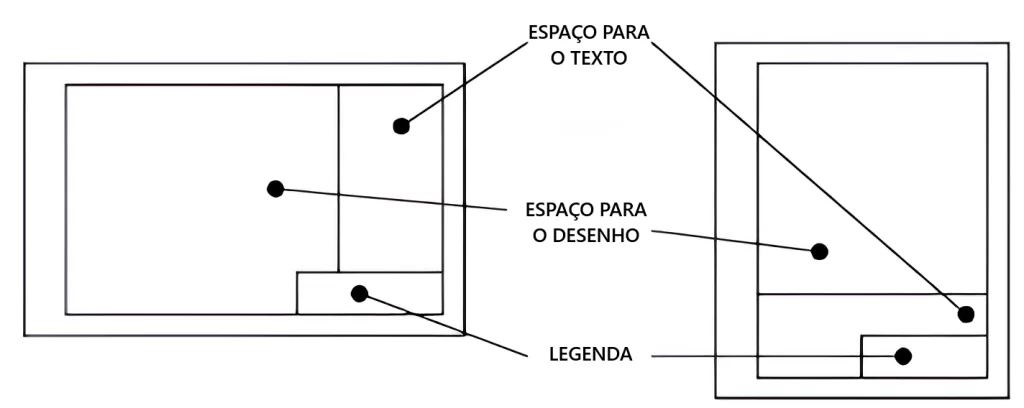

A configuração de uma folha envolve mais do que apenas margens. Inclui também a definição da legenda, tabela de revisões, malhas de referência e o posicionamento do desenho. A legenda normalmente fica no canto inferior direito, com informações como:

Nome do projeto
Nome do autor e revisor
Data
Escala
Número do desenho
Revisão atual

Posição de Leitura da Folha

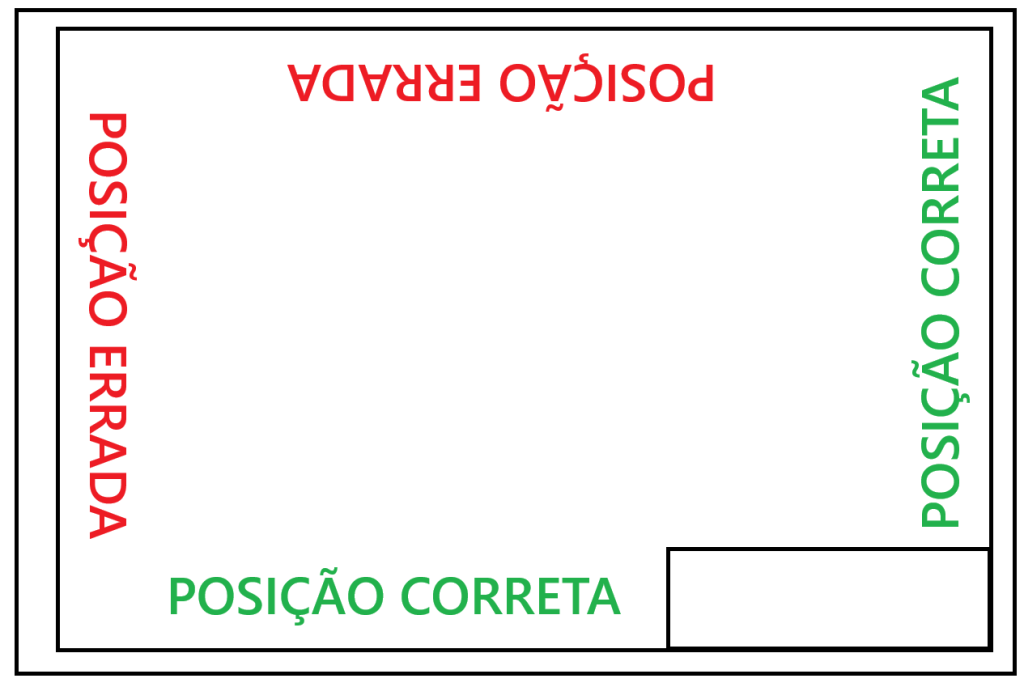

A posição de leitura é padronizada para facilitar a visualização e a montagem de projetos. O canto inferior direito da folha deve conter a legenda, e o desenho deve ser orientado de forma que todas as vistas possam ser lidas sem virar o papel de cabeça para baixo.

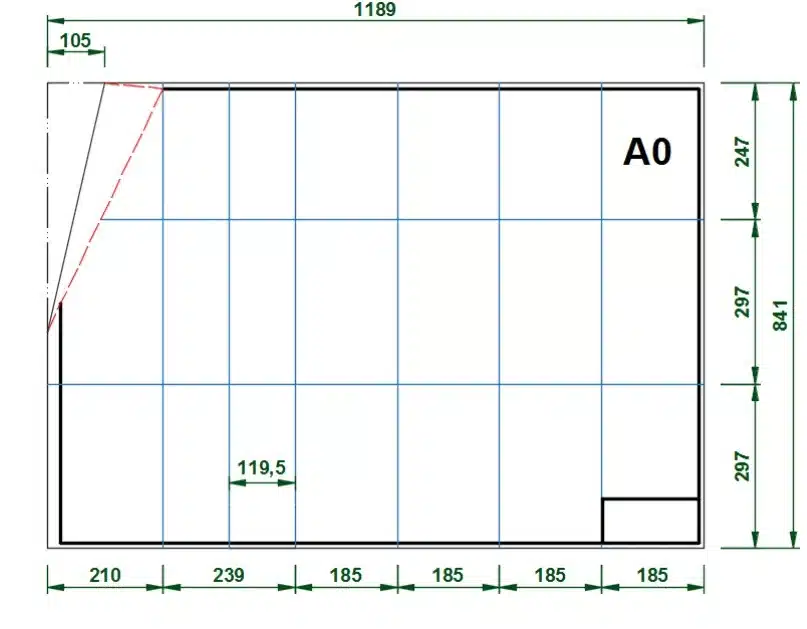

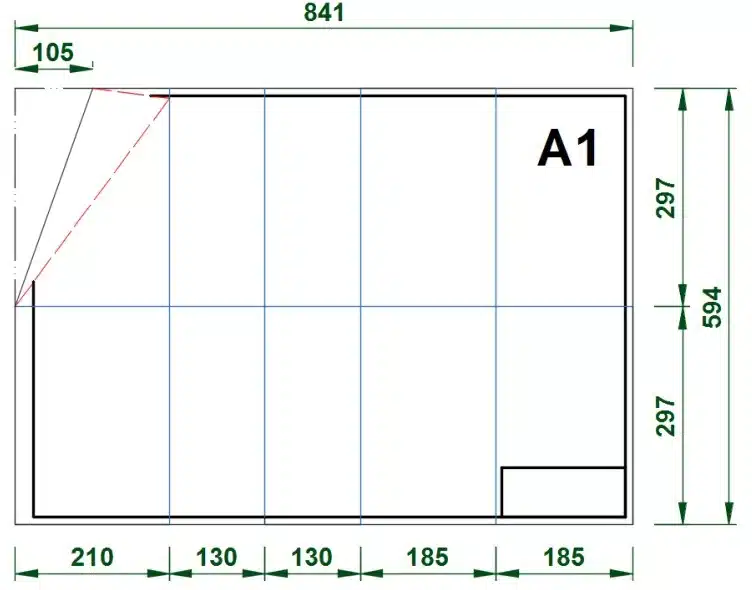

Dobragem

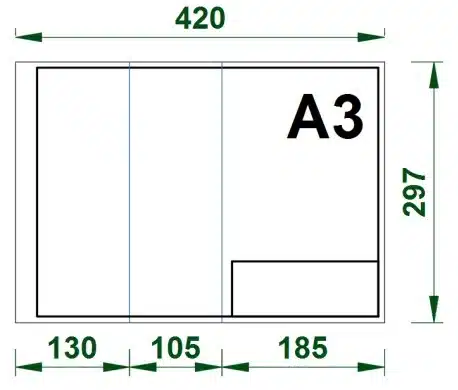

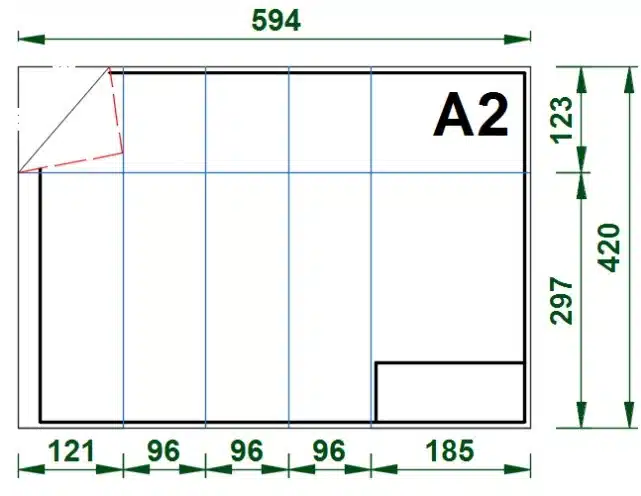

Dobragem é a forma correta de dobrar folhas maiores que A4 para facilitar o arquivamento. As normas indicam que ao dobrar, a legenda deve permanecer visível na parte externa da dobra. Isso permite identificar o desenho sem a necessidade de abri-lo por completo.

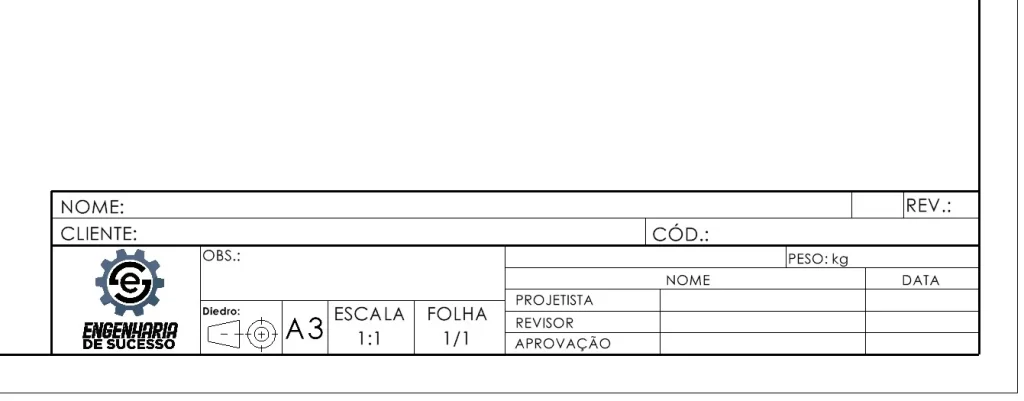

Legenda

A legenda é o “RG” do desenho técnico. Nela estão reunidas as principais informações para identificação, como:

Nome do desenho
Código ou número da peça
Escala
Material
Autor, revisor e aprovador
Data de emissão e revisões
Empresa e logo

A padronização da legenda é fundamental para organização, rastreabilidade e controle de versões.

Normas Aplicáveis

As normas que regem a criação e padronização de folhas de desenho técnico são:

ABNT NBR 10068 – Folhas de desenho – Layout e dimensões
ABNT NBR ISO 5457 – Formatos de papel

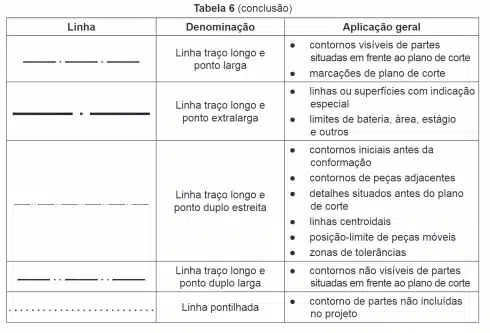

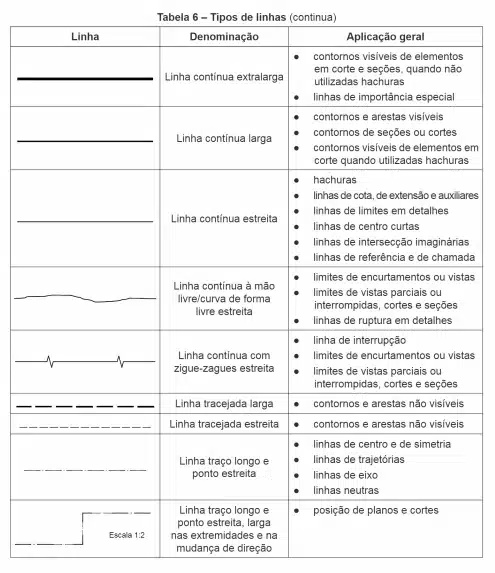

ABNT NBR 8403 – Tipos de linhas
ABNT NBR 12298 – Aplicação de linhas
ABNT NBR 8196 – Apresentação da folha
ABNT NBR ISO 7200 – Campos da legenda

É essencial que os profissionais da engenharia sigam essas normas para garantir que os desenhos sejam interpretados corretamente em qualquer lugar do mundo.
