1.0 Introdução: A Tríade da Engenharia Estrutural
O sucesso de qualquer projeto estrutural, desde edifícios imponentes a reservatórios de pressão de alta performance, depende de uma compreensão fundamental de como os materiais se comportam sob a ação de forças. A engenharia moderna exige um equilíbrio preciso entre segurança e economia, um objetivo alcançado através da análise criteriosa de três pilares essenciais que governam o desempenho de qualquer componente estrutural. A seleção adequada de materiais e a definição de sua geometria não são arbitrárias; são decisões técnicas baseadas em princípios rigorosos da resistência dos materiais, que se apoiam em três fatores de análise cruciais:
• Resistência: A capacidade do material de suportar as cargas aplicadas sem romper. A falha por resistência é classificada como um estado limite último, representando o colapso do componente.
• Rigidez: A medida da oposição do material à deformação sob carga. Uma estrutura pode ser resistente, mas se deformar excessivamente, torna-se inadequada para o uso. Deslocamentos ou deformações excessivas caracterizam um estado limite de utilização, comprometendo a funcionalidade e a estética da construção.
• Estabilidade: A capacidade de um componente estrutural de manter sua forma original sob compressão, sem sofrer uma mudança súbita de configuração. A falha por perda de estabilidade, conhecida como flambagem, é um estado limite crítico, especialmente em peças esbeltas.
Este artigo focará nos aspectos fundamentais de resistência e rigidez, analisando em detalhe o comportamento de peças submetidas aos esforços mais elementares: a tração e a compressão.
2.0 Tensão e Deformação: Os Pilares da Análise Mecânica
Para analisar e projetar componentes estruturais de forma segura, é indispensável quantificar tanto as forças internas que atuam no material quanto as mudanças dimensionais que elas provocam. Os conceitos de tensão e deformação são as métricas universais utilizadas pelos engenheiros para realizar essa análise de maneira precisa e sistemática.
Tensão Normal (σ)
A tensão normal é uma medida da intensidade da força interna distribuída sobre uma área. Para uma barra prismática submetida a uma força axial N (seja de tração ou compressão) aplicada no centro de gravidade de sua seção transversal de área A, a tensão normal é definida como:
σ = N / A
A convenção de sinais adotada é direta e intuitiva:
• Tração: Se a força N tende a alongar a barra, ela é positiva (N > 0), resultando em uma tensão de tração positiva (σ > 0).
• Compressão: Se a força N tende a encurtar a barra, ela é negativa (N < 0), resultando em uma tensão de compressão negativa (σ < 0).
Deformação Normal (ε)
A deformação normal, também conhecida como deformação específica, quantifica o alongamento ou encurtamento de um material por unidade de comprimento. Para uma barra de comprimento inicial l que sofre uma variação total de comprimento Δl, a deformação é calculada como:
ε = Δl / l
A deformação é uma grandeza adimensional (ex: mm/mm) e segue a mesma convenção de sinais da tensão: positiva para alongamento (tração) e negativa para encurtamento (compressão).
A relação intrínseca entre a tensão aplicada a um material e a deformação resultante é o que define suas propriedades mecânicas, revelando como ele responderá quando integrado a uma estrutura.
3.0 O Comportamento dos Materiais: Interpretando o Diagrama Tensão-Deformação

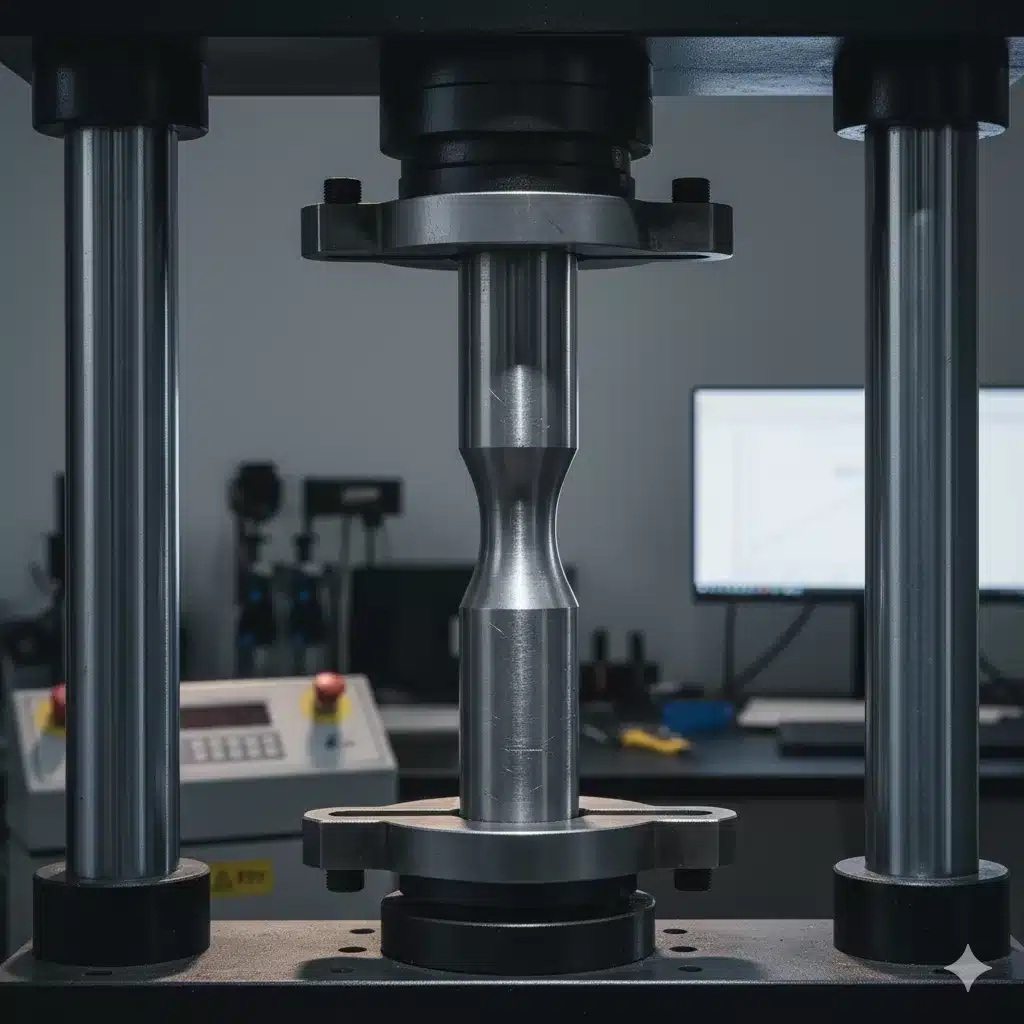

A maneira mais eficaz e universal de caracterizar o comportamento mecânico de um material é através do diagrama tensão-deformação (σ x ε). Obtido experimentalmente por meio de ensaios de tração ou compressão, este diagrama funciona como a “impressão digital” do material, revelando suas características de resistência e rigidez sob carga crescente.
3.1 Materiais Dúcteis vs. Frágeis
A análise dos diagramas permite classificar os materiais em dois grandes grupos:
• Materiais Dúcteis: Como o aço e o alumínio, são capazes de suportar grandes deformações plásticas antes de romper. Essa propriedade é extremamente desejável em engenharia, pois a grande deformação visível serve como um “aviso” de que a estrutura está próxima de seu limite, permitindo ações corretivas.
• Materiais Frágeis: Como o concreto e o ferro fundido, rompem subitamente, com pouca ou nenhuma deformação plástica prévia. A ruptura ocorre sem aviso, o que exige critérios de projeto mais conservadores.

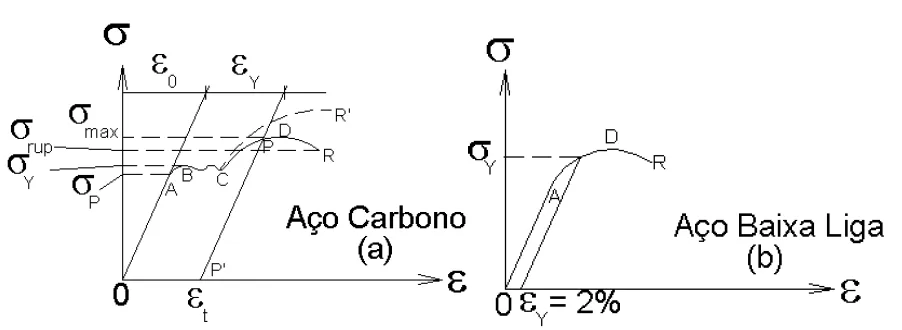

3.2 Análise Detalhada de um Material Dúctil (Aço)
O diagrama para um aço com escoamento definido é um caso clássico que ilustra diversas fases do comportamento do material:
1. Limite de Proporcionalidade (Ponto A): Nesta fase inicial, o comportamento é linear. As tensões são diretamente proporcionais às deformações. Esta é a região elástica, onde o material retorna à sua forma original se a carga for removida.
2. Tensão de Escoamento (Ponto B): Este ponto marca o início do escoamento, um fenômeno onde o material exibe um aumento notável da deformação sem um aumento correspondente na tensão. O material entra no regime plástico, significando que as deformações passam a ser permanentes.
3. Limite de Resistência (Ponto D): Após a fase de escoamento, o material volta a oferecer resistência ao aumento de carga até atingir um ponto de tensão máxima, conhecido como limite de resistência. Esta é a maior tensão (convencional) que o material pode suportar.
4. Ruptura (Ponto R): Após atingir a tensão máxima, a área da seção transversal começa a diminuir drasticamente em uma região localizada (o fenômeno da estricção). Isso causa uma aparente queda na resistência, pois a tensão convencional (calculada com a área original A) diminui. No entanto, a tensão real (força dividida pela área instantânea reduzida) continua a aumentar até a fratura final no ponto R.
5. Deformação Permanente: Se o material for carregado além da tensão de escoamento (ponto P) e depois descarregado, ele não retorna à sua origem. A descarga segue uma linha (PP’) paralela à região elástica inicial, resultando em uma deformação permanente ou plástica residual.
Nota sobre Materiais Sem Escoamento Definido: Materiais como o alumínio não apresentam um patamar de escoamento claro. Para esses casos, adota-se uma tensão de escoamento convencional, determinada pelo método de offset. Traça-se uma reta paralela ao trecho elástico do diagrama, partindo de uma deformação permanente pré-definida de 0,2% (ou 0,002). A tensão no ponto onde essa reta intercepta a curva é definida como a tensão de escoamento convencional (σ_y). Nota: O valor de 0,2% é o padrão universalmente adotado na engenharia; o texto de origem referencia um valor de 2%, provavelmente por um erro tipográfico.
O comportamento na região linear do diagrama é de particular interesse para a maioria das aplicações de engenharia, pois é nesta fase que as estruturas são projetadas para operar. Esse comportamento é governado por um princípio fundamental conhecido como Lei de Hooke.
4.0 Elasticidade e a Lei de Hooke: A Relação Linear
A elasticidade é a propriedade que permite a um material retornar à sua forma original após a remoção da carga. Se o retorno é completo, o material é considerado perfeitamente elástico; se resta uma deformação, ele é parcialmente elástico. Para muitos materiais de construção, como o aço, a relação entre tensão e deformação na região elástica é essencialmente linear.
Este comportamento linear é descrito pela Lei de Hooke, uma das equações mais importantes da engenharia estrutural:
σ = E * ε
Nesta equação, E é a constante de proporcionalidade conhecida como Módulo de Elasticidade ou Módulo de Young. O Módulo de Elasticidade (E) é a propriedade fundamental que quantifica a rigidez de um material, um dos três pilares definidos em nossa introdução. Quanto maior o valor de E, mais rígido é o material e menor será a deformação para uma dada tensão. Graficamente, E é o coeficiente angular da porção linear do diagrama σ x ε.
| Material | Módulo de Elasticidade (Kgf/cm²) | Módulo de Elasticidade (MPa) |
| Aço | 2.100.000 | 210.000 |
| Concreto | 200.000 | 20.000 |
| Madeira | 100.000 | 10.000 |
Note a disparidade de rigidez: o aço é aproximadamente dez vezes mais rígido que o concreto e vinte vezes mais que a madeira. Essa diferença quantitativa é a base para decisões cruciais no projeto, como a seleção de materiais para vigas de grandes vãos versus pilares de compressão.
Combinando a Lei de Hooke com as definições de tensão e deformação, podemos derivar uma fórmula direta para o alongamento total (Δl) de uma barra submetida a uma força axial N:
Δl = (N * l) / (E * A)
O produto EA no denominador é conhecido como rigidez axial da peça. Ele combina uma propriedade do material (E) com uma propriedade geométrica (A) para definir a resistência da peça à deformação axial.
Além da deformação na direção da força, um material também deforma transversalmente, um fenômeno descrito por outro parâmetro elástico fundamental.
5.0 Parâmetros de Projeto: Coeficiente de Poisson e Tensão Admissível
Para traduzir a teoria da resistência dos materiais em projetos seguros e eficientes, os engenheiros devem considerar fenômenos multidirecionais e, crucialmente, estabelecer margens de segurança adequadas. Aqui, passamos da análise da rigidez para a aplicação prática da resistência, garantindo que o material opere com uma margem segura contra a falha.
Coeficiente de Poisson (ν)
Quando uma barra é tracionada (alongada), ela se contrai em suas dimensões transversais. O Coeficiente de Poisson descreve a relação entre a deformação transversal (εt) e a deformação longitudinal (εl) dentro da região elástica:
ν = -εt / εl
O sinal negativo na fórmula é uma convenção para tornar ν um número positivo, uma vez que uma deformação longitudinal positiva (alongamento) resulta em uma deformação transversal negativa (contração), e vice-versa. Para materiais isotrópicos (com as mesmas propriedades elásticas em todas as direções), o valor encontrado por S.D. Poisson foi de ν = 0,25.
Tensão Admissível (σ_adm)
O dimensionamento de um componente estrutural envolve garantir que as tensões atuantes permaneçam bem abaixo dos limites do material. A tensão admissível (σ_adm) é a tensão máxima permitida em um projeto para garantir condições seguras de operação.
Coeficiente de Segurança (γ)
Para estabelecer a tensão admissível, utiliza-se um coeficiente de segurança (γ). Ele é definido como a razão entre a tensão máxima que o material pode suportar (σ_max) e a tensão admissível:
γ = σ_max / σ_adm
Este coeficiente tem o propósito de cobrir incertezas inerentes ao processo de projeto, incluindo:
• Incertezas nas suposições de cálculo.
• Variações nas propriedades dos materiais.
• Cargas excepcionais não previstas.
O critério para σ_max depende da natureza do material:
• Materiais Dúcteis: σ_max é a tensão de escoamento (σ_y).
• Materiais Frágeis: σ_max é a tensão de ruptura (σ_rup).
A aplicação rigorosa desses parâmetros é o que traduz a teoria da resistência dos materiais em projetos de engenharia seguros e eficientes no mundo real.
6.0 Integrando Teoria e Prática
Dominar a relação entre tensão e deformação não é um exercício acadêmico; é a competência central que separa o projeto estrutural da mera construção. Ao traduzir o diagrama σ x ε em parâmetros práticos como a Lei de Hooke e coeficientes de segurança, o engenheiro transforma teoria em estruturas seguras e eficientes. A compreensão profunda da resistência, rigidez e ductilidade de um material capacita o profissional a tomar decisões que garantem a integridade de cada componente. Em última análise, é essa rigorosa integração entre a ciência dos materiais e a prática de projeto que garante que nossas pontes, edifícios e componentes industriais sirvam à sociedade com total confiabilidade.
