No desenho técnico, as hachuras desempenham um papel fundamental na comunicação clara de informações sobre materiais, cortes e seções internas de peças e componentes. Para engenheiros, projetistas e estudantes de engenharia, entender como aplicar as hachuras corretamente é essencial para garantir a precisão e a padronização dos desenhos.
Neste artigo, você vai entender o que são hachuras, quais são os principais tipos, as normas técnicas aplicáveis e dicas práticas de como utilizá-las em seus projetos.
O Que São Hachuras no Desenho Técnico?
As hachuras são conjuntos de linhas paralelas, inclinadas ou cruzadas que representam superfícies cortadas em vistas seccionais de peças. Sua principal função é indicar materiais, áreas de corte e distinguir diferentes partes em um desenho técnico.
No desenho técnico mecânico, civil ou arquitetônico, as hachuras evitam confusões e tornam a interpretação do desenho muito mais fácil.
Normas de Hachuras no Desenho Técnico
Para garantir padronização, as hachuras seguem normas técnicas específicas. No Brasil, as principais referências são:
- ABNT NBR 10067 — Princípios gerais de representação em desenho técnico.
- ABNT NBR 6492 — Representação de projetos de arquitetura.
- ISO 128 — Normas internacionais de representação técnica.
De acordo com estas normas, as linhas de hachura devem ser:
- Finas, uniformes e regularmente espaçadas.
- Inclinadas geralmente a 45°, salvo exceções.
- Com espaçamento ajustado conforme o tamanho da área.
Principais Tipos de Hachuras

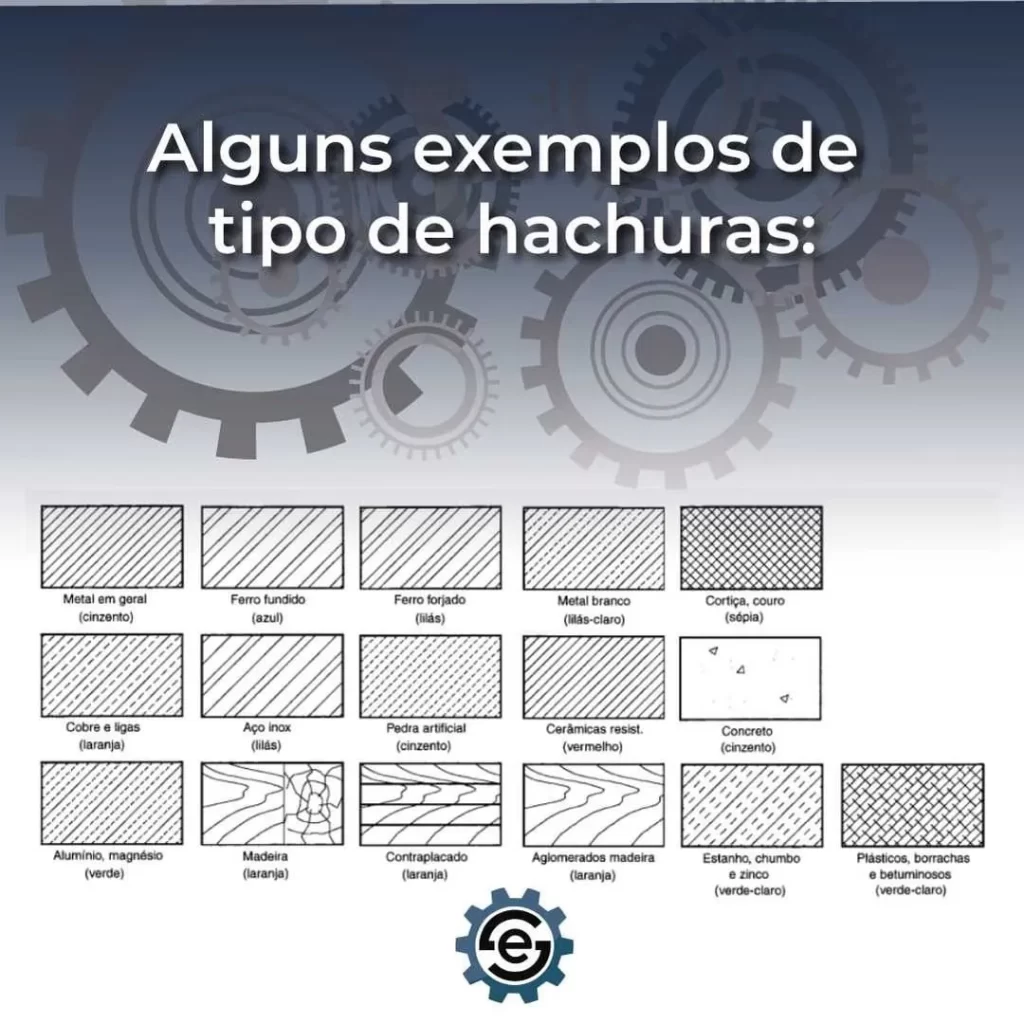

As hachuras podem variar de acordo com o material ou finalidade. Veja a tabela com os tipos:
Além disso, as hachuras podem ser personalizadas em software CAD (como AutoCAD ou SolidWorks) com padrões específicos para cada material.
Como Usar Hachuras Corretamente
Confira algumas boas práticas para aplicar hachuras no desenho técnico:
✅ Utilize sempre o padrão normativo indicado.
✅ Mantenha a mesma inclinação e espaçamento dentro da mesma peça.
✅ Use hachuras diferentes para distinguir peças adjacentes em uma mesma seção.
✅ Evite hachuras muito densas ou muito espaçadas — equilíbrio é essencial para uma boa leitura.
✅ Use as ferramentas de hachura automática nos softwares CAD para garantir precisão.
Dicas Extras
- Em cortes parciais ou seções locais, as hachuras devem ficar limitadas apenas à área cortada.
- Para representar materiais específicos, consulte tabelas de simbologia de hachuras.
- Em desenhos complexos, identifique as partes com legendas ou etiquetas para evitar ambiguidades.
Saber aplicar hachuras no desenho técnico é uma habilidade indispensável para qualquer profissional da área. Elas tornam os projetos mais claros, padronizados e de fácil interpretação, garantindo que a comunicação entre projetista, engenheiro e produção seja eficiente.
Portanto, pratique o uso correto, siga as normas e utilize os recursos dos softwares de desenho para criar projetos profissionais e de alta qualidade.
