A simbologia de solda é um dos pilares da representação técnica em projetos de engenharia. Ela funciona como uma linguagem universal que permite transmitir instruções precisas sobre o processo de soldagem sem depender de longos textos explicativos. Por meio de símbolos gráficos padronizados, engenheiros, projetistas e soldadores conseguem interpretar de forma clara o que deve ser executado.
Dominar essa simbologia é essencial para garantir segurança, eficiência e qualidade na execução das juntas. Com ela, é possível reduzir erros, evitar retrabalhos e manter a padronização exigida pelas normas técnicas nacionais e internacionais.
Neste artigo, você vai entender os conceitos gerais dos símbolos básicos de soldagem, como eles se aplicam em desenhos técnicos, as diferenças entre símbolos e simbologia e quais normas regem seu uso.
Conceitos Gerais dos Símbolos de soldagem
A simbologia de solda está presente em todos os desenhos de soldagem, funcionando como um guia visual. Cada símbolo contém informações sobre o tipo de junta, a posição da solda, as dimensões do chanfro, o comprimento e até os requisitos de inspeção.
Esses símbolos são fundamentais porque permitem que todos os profissionais envolvidos interpretem da mesma forma o projeto, desde a preparação até o acabamento final. Dessa forma, garantem a uniformidade e a conformidade do trabalho com as normas vigentes.
Além disso, por meio de símbolos é possível condensar dados complexos em representações simples, facilitando a leitura do desenho técnico e economizando espaço.
Símbolos
Os símbolos de soldagem são representações gráficas que indicam como a solda deve ser realizada. Eles aparecem em cima ou abaixo de uma linha de referência e podem ser acompanhados de setas, medidas e outros sinais adicionais.
Cada símbolo traz instruções específicas: se a solda deve ser feita no lado da seta, no lado oposto ou em ambos os lados. Isso garante clareza na execução e reduz o risco de interpretações equivocadas.
O conceito por trás da simbologia de soldagem é padronizar a comunicação entre projeto e execução. Em vez de descrições extensas, usa-se um conjunto de sinais que informam com precisão o que precisa ser feito.
Assim, mesmo em projetos internacionais, profissionais de diferentes países conseguem interpretar corretamente as instruções, já que as normas seguem padrões universais, como AWS (American Welding Society), ISO (International Organization for Standardization) e ABNT (Associação Brasileira de Normas Técnicas).
Normas
No Brasil, as normas mais aplicadas são as da ABNT e da AWS A2.4, que definem símbolos para soldagem, brasagem e ensaios não destrutivos. Já em outros países, também são comuns as normas ISO e JIS (Japanese Industrial Standards).
Seguir essas normas é obrigatório em projetos técnicos, pois garante conformidade com padrões de segurança e qualidade.
Definição dos Símbolos de Soldagem
Os símbolos gerais de soldagem indicam detalhes como:
- Tipo de junta a ser aplicada;
- Posição da solda em relação à seta;
- Dimensões do cordão ou do chanfro;
- Acabamento e exigências adicionais.
Eles funcionam como uma linguagem gráfica que unifica todo o processo, permitindo que diferentes profissionais atuem com a mesma interpretação.
Símbolos de Soldagem São Diferentes de Simbologia de Soldagem
Embora usados como sinônimos, símbolos de soldagem e simbologia de soldagem não são a mesma coisa.
- Símbolos de soldagem: os desenhos aplicados nos projetos (triângulos, círculos, retângulos, linhas).
- Simbologia de soldagem: o conjunto completo de normas, convenções e interpretações que orientam como usar esses símbolos.
Símbolos de Junta
Os símbolos de junta representam a forma da união entre as peças soldadas. Os principais são:
- Junta em topo
- Junta em ângulo
- Junta sobreposta
- Junta de aresta
Eles aparecem diretamente na linha de referência do desenho técnico, ajudando o soldador a visualizar como será a união e a escolher a técnica mais adequada.
Temos um artigo completo explicando cada tipo de junta de soldagem.
Simbologia de Soldagem

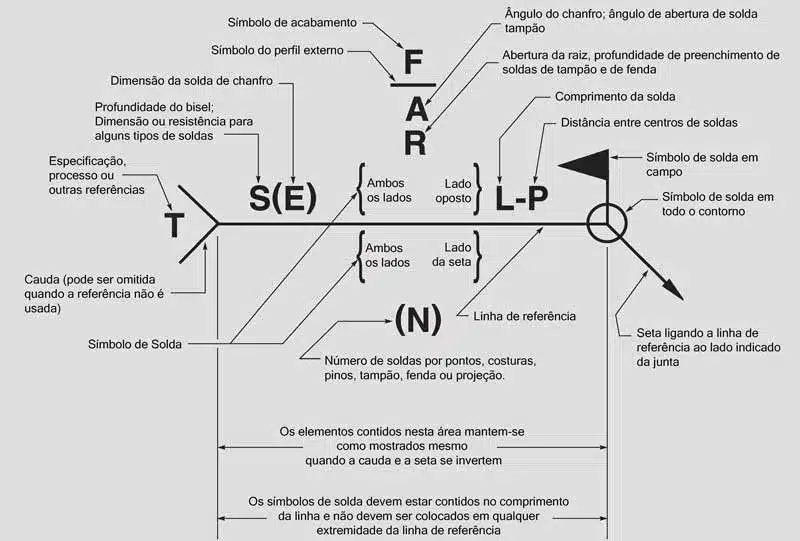

A simbologia de soldagem é composta por diferentes elementos:
- Linha de referência e seta: obrigatórios em qualquer símbolo.
- Símbolos básicos: indicam o tipo de solda.
- Símbolos suplementares: acrescentam detalhes, como acabamento e inspeção.
- Notas e normas adicionais: quando é necessário especificar parâmetros fora do símbolo.
Essa composição garante que todas as informações importantes estejam presentes no projeto.
Símbolos Suplementares

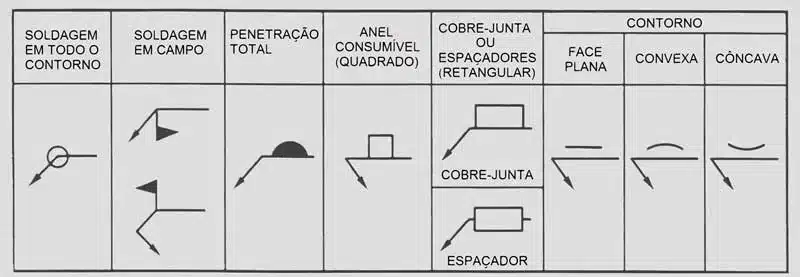

Os símbolos suplementares indicam características adicionais, como:
- Contorno da solda (plano, convexo ou côncavo);
- Exigência de inspeção;
- Acabamento final.
Eles devem seguir as orientações de normas como AWS A2.4 e ISO 2553, que definem sua aplicação correta.
Localização Do Símbolo De Soldagem

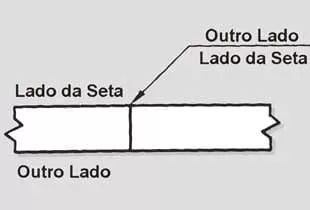

A posição do símbolo em relação à linha de referência é determinante:
- Abaixo da linha: indica solda no lado da seta.
- Acima da linha: indica solda no lado oposto à seta.
- Acima e abaixo: solda em ambos os lados da junta.
Essa regra evita ambiguidades e garante uniformidade na execução.
Conclusão
A simbologia de solda é indispensável em qualquer projeto técnico, pois transforma instruções complexas em representações gráficas simples e universais. Conhecer esses símbolos e suas normas garante maior precisão, eficiência e segurança em processos de soldagem.
Se você atua ou deseja atuar na área, dominar a simbologia de soldagem é um diferencial competitivo que pode abrir portas em indústrias e projetos de grande porte.
Dúvidas Frequentes (FAQ)
- Qual a diferença entre símbolos e simbologia de soldagem?
Símbolos são os desenhos nos projetos; simbologia é o conjunto de normas e regras que orienta seu uso. - Quais normas regem a simbologia de solda no Brasil?
Principalmente a ABNT e a AWS A2.4, além de normas ISO e JIS em projetos internacionais.
