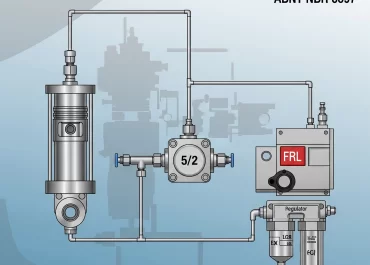

A simbologia pneumática é indispensável para a leitura e elaboração de esquemas técnicos em sistemas de automação e controle. Duas normas técnicas são amplamente utilizadas para padronizar esses símbolos: a DIN 24300, da Alemanha, e a ABNT NBR 8897, do Brasil. Elas estabelecem convenções gráficas para representar componentes pneumáticos, garantindo clareza e uniformidade nos projetos. Neste artigo, você vai conhecer os principais símbolos, como interpretá-los e a importância de seguir essas normas.

O que dizem as normas DIN 24300 e ABNT NBR 8897?

DIN 24300: Norma do Instituto Alemão de Normalização (Deutsches Institut für Normung) que define a representação gráfica de componentes hidráulicos e pneumáticos em esquemas técnicos. É amplamente usada mundialmente, inclusive como base para outras normas.
ABNT NBR 8897: Norma brasileira que trata especificamente da representação gráfica de elementos e equipamentos pneumáticos e hidráulicos em diagramas. Ela adapta parte do conteúdo da DIN 24300 ao contexto brasileiro, com pequenos ajustes de simbologia e convenções gráficas.

Ambas as normas têm como objetivo padronizar a linguagem gráfica utilizada por engenheiros, técnicos e projetistas para facilitar a comunicação e evitar erros em projetos.
