Os sistemas pneumáticos e hidráulicos são amplamente utilizados na indústria para transmitir força e realizar movimentos automatizados. Embora ambos utilizem fluidos como meio de trabalho, há diferenças significativas entre eles quanto ao tipo de fluido, aplicações, eficiência e custo. Neste artigo, você vai entender como cada sistema funciona, suas principais características, vantagens e onde são mais indicados.
O que são sistemas pneumáticos?
Os sistemas pneumáticos utilizam ar comprimido como meio de transmissão de energia. Eles são comuns em processos industriais onde é necessário movimentar, apertar, levantar ou posicionar componentes com precisão e rapidez.

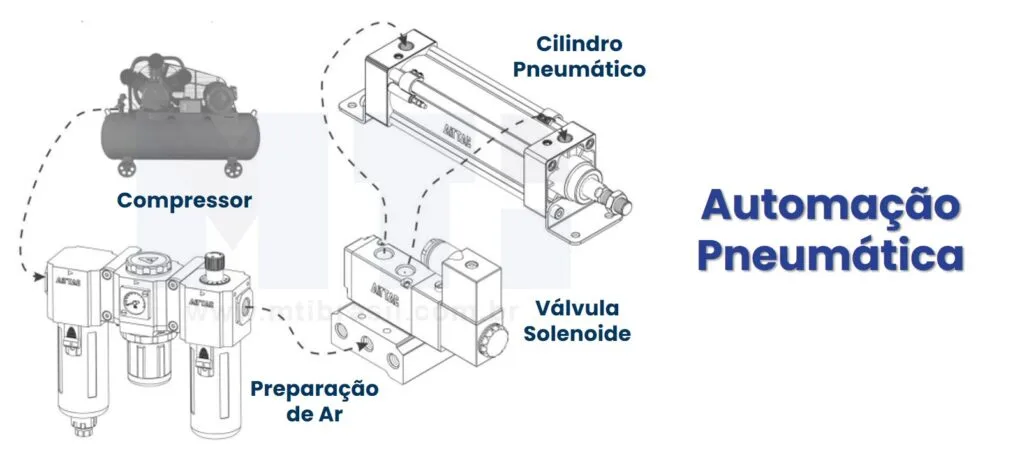

Componentes principais:
- Compressor de ar
- Reservatório de ar
- Unidades de tratamento (FRL)
- Válvulas de controle (direcionais, reguladoras)
- Atuadores pneumáticos (cilindros, motores pneumáticos)
- Tubulações e conexões
Funcionamento:
O ar é comprimido por um compressor, tratado (filtrado e lubrificado), armazenado e direcionado por válvulas até os atuadores, que executam o movimento.
O que são sistemas hidráulicos?
Os sistemas hidráulicos utilizam óleos ou fluidos hidráulicos pressurizados para transmitir energia. São empregados em aplicações que exigem altos esforços e movimentos mais lentos e controlados.

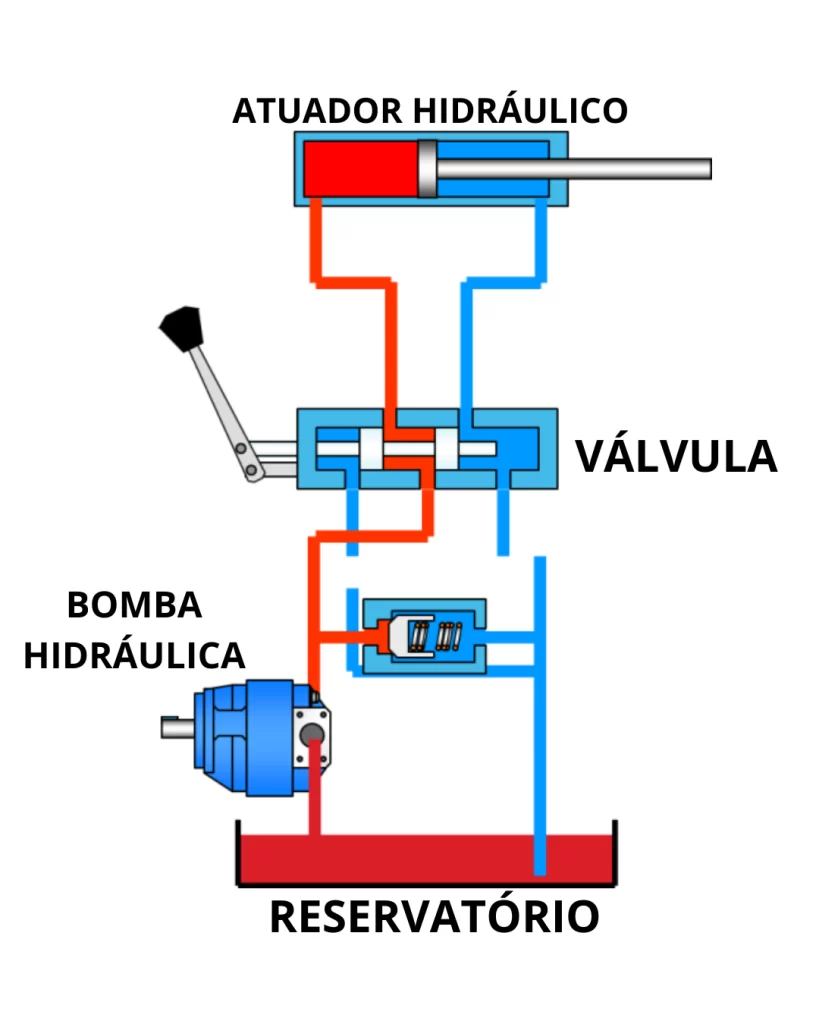

Componentes principais:
- Bomba hidráulica
- Reservatório de óleo
- Válvulas de controle (direcionais, de pressão e de vazão)
- Atuadores hidráulicos (cilindros e motores)
- Filtros, sensores, mangueiras e conexões
Funcionamento:
A bomba gera pressão no fluido hidráulico, que é direcionado pelas válvulas para os atuadores, promovendo o deslocamento de cargas ou movimentos precisos.
Principais diferenças entre sistemas pneumáticos e hidráulicos
| Característica | Pneumático | Hidráulico |
|---|---|---|
| Fluido utilizado | Ar comprimido | Óleo ou fluido hidráulico |
| Pressão de trabalho | 6 a 10 bar (baixa) | 70 a 700 bar (alta) |
| Força gerada | Média a baixa | Alta |
| Velocidade de atuação | Alta | Média a baixa |
| Controle de precisão | Menor | Maior |
| Custo de instalação | Mais barato | Mais caro |
| Risco ambiental | Menor (ar limpo) | Maior (vazamento de óleo) |
| Reação ao calor | Menos eficiente | Mais eficiente |
| Manutenção | Simples | Mais complexa |
Aplicações industriais
Pneumática:
- Sistemas de automação industrial
- Máquinas de embalagem
- Manipuladores e pick-and-place
- Portas automáticas
- Equipamentos odontológicos e hospitalares
Hidráulica:
- Máquinas injetoras de plástico
- Prensas hidráulicas
- Escavadeiras e tratores
- Sistemas de freios e direção veicular
- Elevadores industriais
Normas técnicas aplicáveis
- ABNT NBR 8897 – Representação gráfica de sistemas pneumáticos e hidráulicos
- DIN 24300 – Simbologia de sistemas fluídicos (internacional)
- ISO 1219 – Diagramas de circuitos hidráulicos e pneumáticos
