Tipos de Engrenagens e Suas Aplicações

As engrenagens são componentes fundamentais na engenharia mecânica, responsáveis por transmitir torque e movimento entre eixos. Presentes em diversos equipamentos e máquinas, elas garantem precisão e eficiência operacional. Compreender os diferentes tipos de engrenagens e suas aplicações específicas é essencial para qualquer profissional ou estudante de engenharia. Você já parou para pensar como as engrenagens de um relógio conseguem tanta precisão ou por que determinados tipos são escolhidos em automóveis e equipamentos industriais? Neste artigo, exploraremos os principais tipos de engrenagens e suas aplicações práticas, esclarecendo dúvidas comuns e destacando sua relevância no mundo da engenharia.

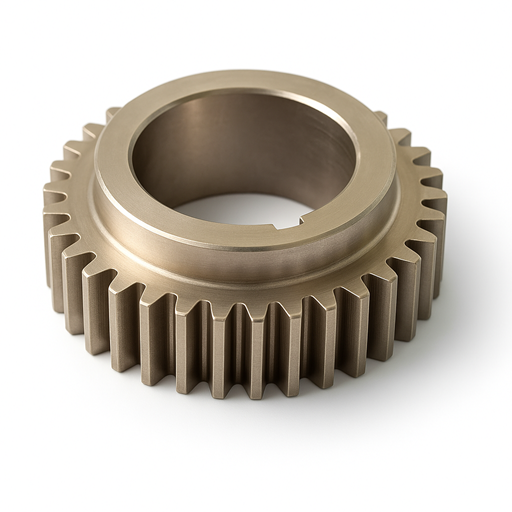

Engrenagens Retas

As engrenagens retas são as mais comuns e simples, caracterizadas por dentes retos paralelos ao eixo da engrenagem. Elas transmitem movimento entre eixos paralelos e são amplamente utilizadas em situações onde não há necessidade de alta velocidade ou carga elevada.

Aplicações:

• Máquinas-ferramenta
• Relógios mecânicos
• Equipamentos domésticos (liquidificadores, batedeiras)

Vantagens e Desvantagens:

• Vantagens: Simplicidade, baixo custo, facilidade de fabricação.
• Desvantagens: Ruído elevado, inadequadas para alta velocidade.

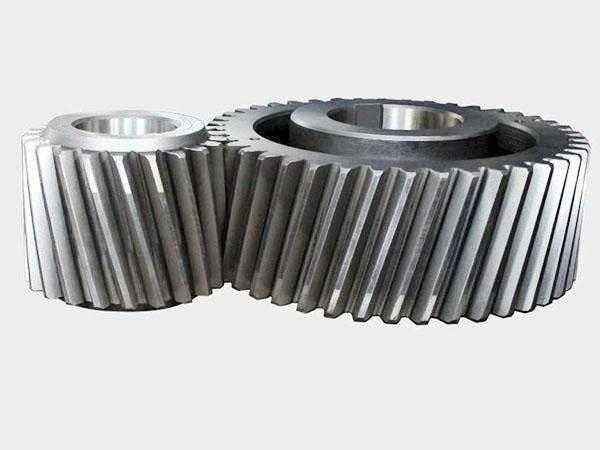

Engrenagens Helicoidais

Engrenagens helicoidais têm dentes inclinados em relação ao eixo, proporcionando contato progressivo e operação silenciosa. Elas transmitem maior potência e velocidade, sendo indicadas para cargas mais pesadas e operações suaves.

Aplicações:

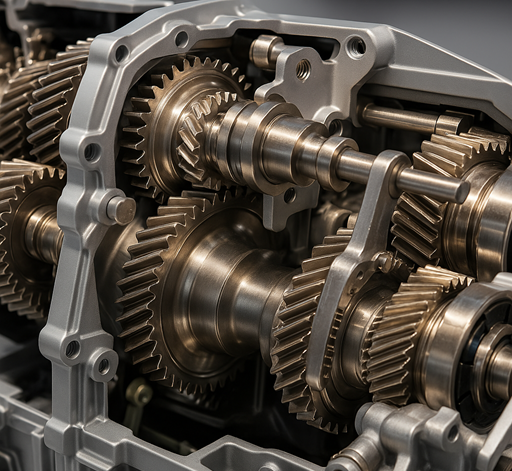

• Transmissões automotivas
• Redutores industriais
• Equipamentos de impressão

Características:

• Baixo ruído
• Alta capacidade de carga
• Transmissão suave e eficiente

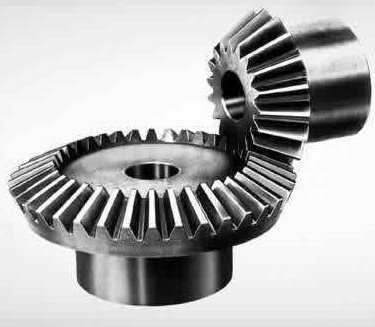

Engrenagens Cônicas

As engrenagens cônicas possuem formato cônico e transmitem movimento entre eixos que se cruzam, geralmente formando ângulo reto (90 graus). São essenciais em aplicações que exigem mudanças na direção do movimento.

Tipos:

1. Engrenagens Cônicas Retas: usadas em velocidades baixas e aplicações menos críticas.

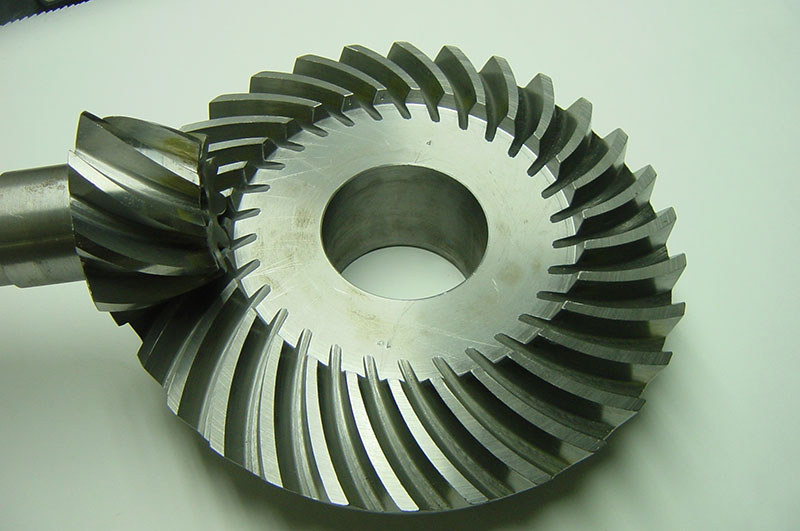

2. Engrenagens Cônicas Espirais: proporcionam operação mais silenciosa e são usadas em altas velocidades.

Exemplos de Aplicações:

• Diferenciais automotivos
• Furadeiras angulares
• Sistemas de acionamento de válvulas industriais

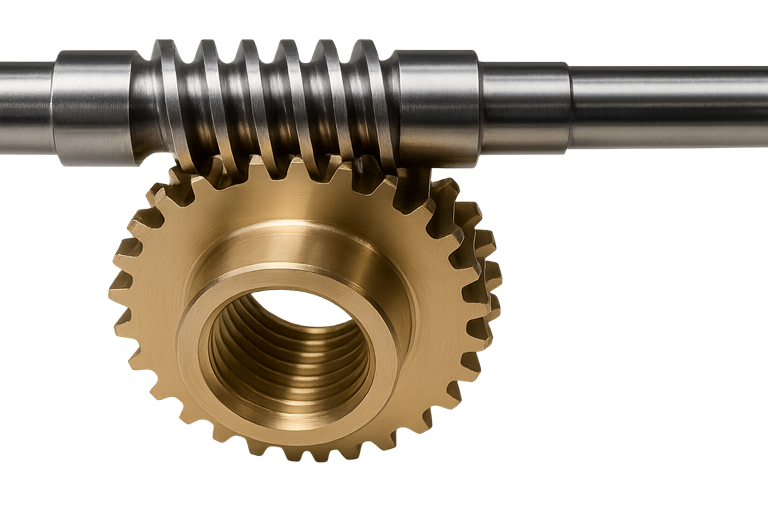

Engrenagens Sem-Fim

Este tipo de engrenagem combina uma engrenagem cilíndrica (coroa) com uma rosca sem-fim (eixo helicoidal). É ideal para transmissões com grande redução de velocidade e aumento considerável de torque.

Aplicações comuns:

• Elevadores
• Portões automáticos
• Sistemas de movimentação industrial

Benefícios:

• Alta redução de velocidade em espaço compacto
• Auto-bloqueante (não permite o retorno do movimento)

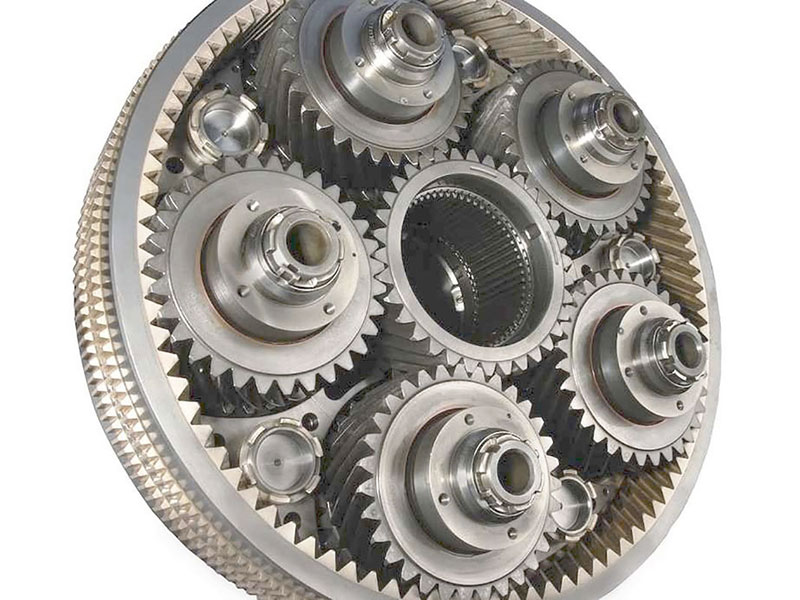

Engrenagens Planetárias

As engrenagens planetárias, ou epicicloidais, são compostas por engrenagens dispostas de forma concêntrica e interligadas, proporcionando grande versatilidade, alto torque e eficiência em espaços reduzidos.

Exemplos Práticos:

• Caixas de câmbio automáticas
• Equipamentos aeroespaciais
• Máquinas de construção civil

Vantagens:

• Compactação e leveza
• Alta eficiência de transmissão
• Capacidade de múltiplas reduções

Desvantagens:

• Complexidade no projeto e fabricação

Escolhendo a Engrenagem Adequada

Ao selecionar uma engrenagem, considere os seguintes fatores essenciais:

• Carga a ser transmitida
• Velocidade operacional desejada
• Nível de ruído permitido
• Espaço físico disponível
• Necessidade de manutenção e vida útil prevista

Utilizar softwares como SolidWorks ou ANSYS pode auxiliar na análise e seleção adequada da engrenagem mais eficiente para cada aplicação.

Sugestões de Link Externo:

Normas técnicas sobre engrenagens (ABNT/NBR)

Neste artigo, abordamos os principais tipos de engrenagens, suas aplicações e as características essenciais para seleção adequada. Compreender esses aspectos é crucial para o sucesso de projetos mecânicos. Agora que você conhece melhor as engrenagens, que tal compartilhar sua experiência com esses componentes ou sugerir outros temas que gostaria de explorar?
