No desenho técnico, a apresentação e o manuseio das folhas são tão importantes quanto a clareza do conteúdo representado. Para facilitar o arquivamento, transporte e leitura de desenhos em formatos grandes, como A0 ou A1, é essencial seguir o padrão de dobramento estabelecido pela NBR 16861.
Essa norma define as diretrizes para o dobramento de folhas de desenho técnico, garantindo que, mesmo dobradas, as informações essenciais como o quadro de identificação fiquem visíveis. Neste artigo, você aprenderá o passo a passo do dobramento das folhas da série A, com base na norma, e verá como aplicar corretamente em seus projetos.
O que diz a NBR 16861 sobre dobramento
A NBR 16861, publicada pela ABNT, trata da apresentação de desenhos técnicos e inclui as recomendações sobre o dobramento dos formatos da série A (A0, A1, A2, etc.), muito utilizados em projetos de engenharia e arquitetura.
O objetivo do dobramento é padronizar o tamanho final para formato A4 (210 mm × 297 mm), facilitando o arquivamento em pastas, fichários e impressoras.
Regras principais para o dobramento
- A folha deve ser dobrada em módulos sucessivos de 210 mm de largura, mantendo o quadro de identificação visível na face externa, no canto inferior direito.
- A primeira dobra deve ser longitudinal, paralela ao lado maior, e as seguintes, transversais.
- As dobras devem seguir uma sequência organizada, sem sobreposição desnecessária.
Tamanhos das folhas e quantidade de dobras

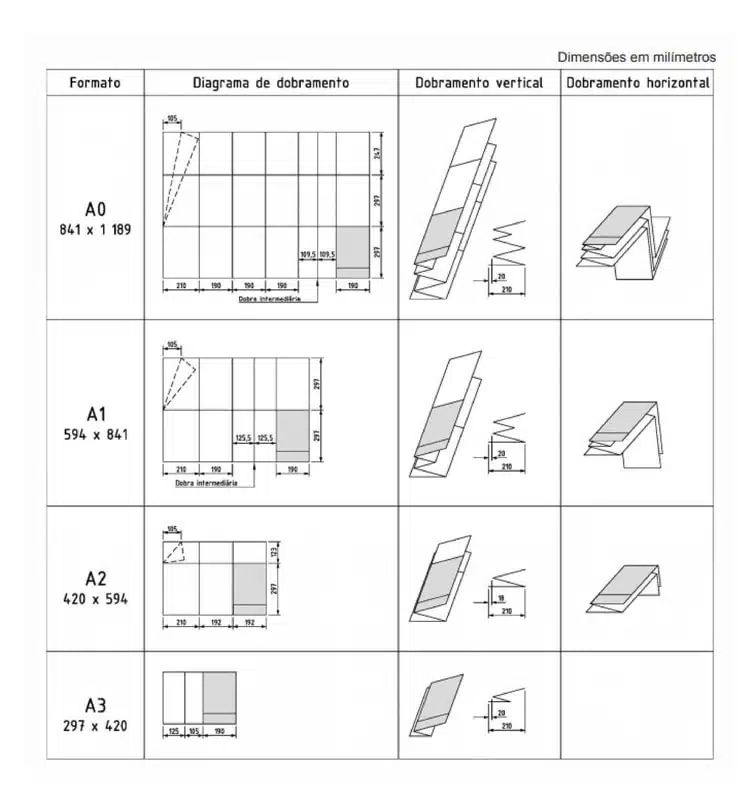

| Formato | Tamanho (mm) | Dobramento Longitudinal | Dobramento Transversal | Resultado Final |
|---|---|---|---|---|
| A0 | 841 × 1189 | 4 dobras | 1 ou 2 dobras | Aproxima-se de A4 |
| A1 | 594 × 841 | 2 dobras | 1 dobra | A4 |
| A2 | 420 × 594 | 1 dobra | 1 dobra | A4 |
| A3 | 297 × 420 | 1 dobra | – | A4 |
| A4 | 210 × 297 | Nenhuma | – | Já está em A4 |
Importância do dobramento correto
Além de garantir padronização visual e facilitar o armazenamento, o dobramento adequado evita:
- Danos à folha (rasgos, amassados);
- Perda de informações relevantes;
- Dificuldades no manuseio em campo ou na fábrica;
- Problemas em auditorias e arquivos técnicos.
